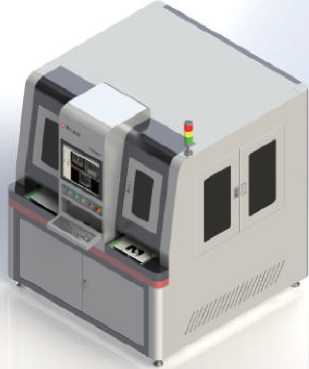

TOSM03型光学筛选机

功能介绍

该款设备采用TRAY上下料，对脚过程中不能磕碰的精密零件进行多方位检测的设备。采用SCARA机器人抓取 产品，通过转盘方式实现产品的多个面的检测.设备配置高精度ZDlk相机、专业光源设计、精密工MR镜头实现理想图 像的获取。先进的图像处理软件进行图像的分析和识别，达到精确0谜的目的。

♦TRAY盘上E

设备采用循环式TRAY盘上下料，将待检测产品摆放在TRAY内，通过SCARA机器人将物料抓取，放置在转盘上进 行检測；取料完成的TRAY盘通过回流线到达收料口，机器人将检测合格的产品从新摆放在TRAY盘内；不合格品 有专门的收料盒进行储存。TRAY盘放置区设有存储区，单次可以放置多盘。

♦SCARA抓取

设备采用SCARA机器人从TRAY盘内抓取产品放置检测转盘上。机器人夹爪设计为两工位，可节省机器人运行 时间.

♦产品检查

设备采用模块化设计，在转盘周围可以灵活装配检测模块对产品逬行检测。可以从产品的上、下、左、右、前、 后进行取像，对产品的各个面进行检査，可以设置明场、暗场检测产品.

•工件尺寸测量；

•有无识SU;

•产品外观色差、污点、凹坑、凸起等缺陷检査；

.条码、二维码读取；

•喷涂、镭雕、打印等图案或字符缺陷检査；

设备特点

＞ TRAY盘上下料，可单次放置多盘。

＞ TRAY回流式设计，实现产品的TRAY进、 TRAY 出。

＞ SCARA机器人抓取睡放产品。

＞转盘设计，在转盘周围安装不同角度的检 测模块。

＞模块化设计，可以灵活拼装和拆卸。

＞软件功能灵活塔配，实现不同目的的检测 应用。

＞检查结果保存本地LOG,可实现与系统数 据对照。

＞软件UI设计直观，操作简单，易于学习和 调整参数。

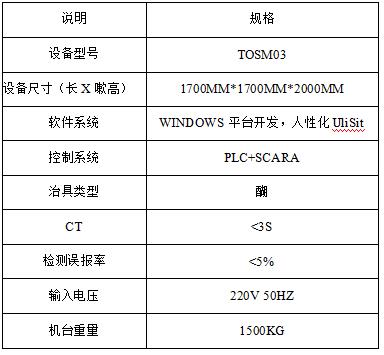

设备参数
